Zusammenfassung: Kontrolle Elektronik, Feststellen von Problemen, und Änderungsplanung

So Bulli steht nun zu hause. Einiges haben wir schon kontrolliert.
Wie bei allem gehört zu harten aufgaben, hartes Werkzeug.

So haben wir nun den Wassertank aus den Bulli operiert (Ja im Wandschrank hat mein Kumpel mit ‘ner Kettensäge gesessen!)
Das Wasser hat schon Fäden gezogen… WEG DAMIT!

Heute haben wir die Elektronik kontrolliert und eine Bestandsaufnahme gemacht.
ERSCHRECKENDES ERGEBNIS!
Sicherungen nach belieben… einiges nicht abgesichert, anderes verschmort.
Zentralelektronik 230V ist durch eine Dreiersteckdose abgebildet. …

Seht selber!

WP_20140330_001

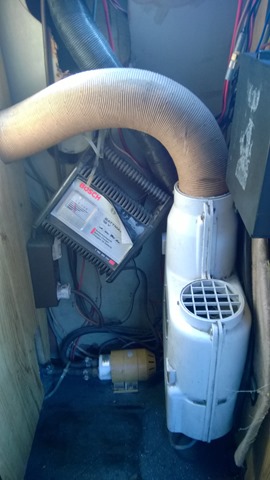

230V Zentralelektronik

WP_20140330_002

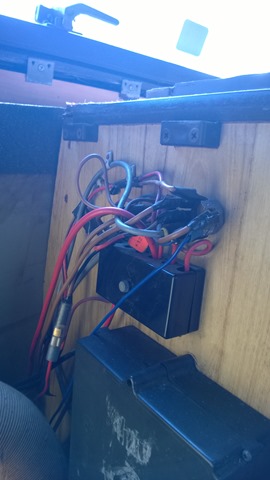

Sicherungskasten

WP_20140401_002

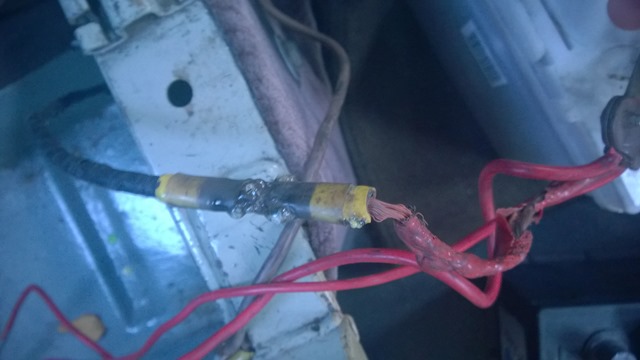

noch ein paar Ampere mehr und es liegt Spannung in der Luft 🙂

Aber um eine coole Schaltung und auch betriebssichere Elektronik im Bulli zu haben, müssen nun einige Sachen gekauft werden:

  1. Voltmeter: EBAY    6€
    Anzeige der Akkuspannung
  2. Relais Hauptausschaltung 150A: Reichelt 1x      7,05€
    Hauptausschalter + Plusleitung Wohnbatterie Verbraucher
  3. Relais Funktionsausschalter 30A: Reichelt 6x (Schaltung 12V Stromkreise) mit Sicherung 2,05€
    Beleuchtung und Steckdosen (12V, USB)
    Multimedia
    Küchenblock
    Heizung
    Leerschaltung
    Hauptschalter Ladestrom
  4. Relais Wechselschaltung für Ladenetz
    eine Schaltung die immer nur EIN Ladegerät zur selben Zeit zulässt.
    Dabei muss auch der Ladestrom der Lima beachtet werden.
  5. Relais Funktionsausschalter 230V Netz
    Kühlschrank
    Steckdosen
    Leerschaltung
    Hauptausschaltung
  6. Schalter für Schalttafel: Reichelt 15X   1,10€
    12V Stromkreise Schalten (5 Schalter)
    Hauptausschalter ( alle 3 Stromkreise 3x )
    230V Schaltung (3 Schalter)
    Ladenetz (4 Schalter)
  7. Sicherungskästen für einzelne Schaltungen
    1x Kasten 4 Sicherungen Ladenetz
    1x
